Qu’est-ce qu’une chambre de frein pour remorque de tracteur et pourquoi est-ce important ?

Lorsqu'une remorque chargée tire d'un côté lors du freinage ou qu'un conducteur entend un sifflement d'air à chaque fois que la pédale est enfoncée, le récepteur de frein du semi-remorque est généralement le premier suspect. Dans un système de freinage pneumatique, la chambre de frein est l'actionneur qui convertit la pression de l'air comprimé en force mécanique. Cette force pousse les mâchoires de frein contre les tambours – ou les plaquettes de frein contre les rotors – et c'est le composant qui décide si une combinaison lourde s'arrête en douceur ou pas du tout.

Le vase de frein se trouve au milieu d'une chaîne définie : compresseur d'air, réservoirs d'air, clapet de pied, vase de frein, régleur de jeu, arbre à cames et mâchoires de frein. Chaque freinage commence par la pression de l'air et se termine par la friction de la roue. Si la chambre tombe en panne n'importe où dans cette chaîne, la force de freinage diminue, la distance d'arrêt augmente et le véhicule devient un risque pour la sécurité de toutes les personnes qui l'entourent.

Comment une chambre de frein convertit-elle la pression de l'air en force de freinage ?

À l’intérieur de la chambre, un diaphragme en caoutchouc sépare le côté air du côté atmosphérique. Lorsque le conducteur appuie sur la pédale de frein, l'air comprimé entre par l'orifice d'entrée et pousse contre le diaphragme. Le diaphragme fléchit et entraîne une tige de poussée vers l'extérieur ; la tige de poussée fait tourner le régleur de jeu ; le régleur de jeu fait tourner l'arbre à cames (dans un système Caméra S) ou active un mécanisme à disque ou à coin ; et les mâchoires ou plaquettes de frein entrent en contact avec la surface de friction. Le relâchement de la pédale évacue l'air et un ressort de rappel rétracte la tige de poussée.

Deux détails de conception sont importants pour un freinage fiable : le temps de réponse et la longueur de course. Le temps de réponse correspond à la rapidité avec laquelle la pression atmosphérique crée suffisamment de force dans la chambre pour déplacer la tige de poussée. La longueur de course est la distance parcourue par la tige de poussée. Les deux affectent directement la rapidité avec laquelle les freins s’enclenchent et leur régularité tout au long de la durée de vie de la garniture.

Le rôle de la tige de poussée et la longueur de la course

La course de la tige de poussée est la distance parcourue par la tige de poussée depuis sa position complètement relâchée jusqu'à l'application complète du frein. Une course trop courte fait que les patins atteignent à peine le tambour, donc le couple de freinage est insuffisant. Une course trop longue indique généralement des garnitures de frein usées, un régleur de jeu mal réglé ou une défaillance de la chambre interne. La plage de course correcte est définie par le constructeur du véhicule, et la vérifier avec une simple jauge lors de l'entretien de routine est l'un des moyens les plus efficaces de détecter les problèmes de freins avant qu'ils ne se transforment en pannes.

Chambres de frein à simple ou double membrane ou à ressort : quelle est la différence ?

Les catalogues de produits répertorient généralement trois catégories de chambres : simple, DD et DP. Une chambre à membrane unique assure uniquement le freinage de service. Une chambre à double diaphragme (DD) ajoute une section de stationnement et d'urgence à ressort en plus de la fonction de service. Un récepteur de frein à ressort (DP) utilise un ressort de stockage d'énergie pour serrer mécaniquement le frein de stationnement chaque fois que la pression de l'air est relâchée. Le choix n’est pas une question de préférence : il dépend des essieux qui doivent retenir le véhicule en stationnement.

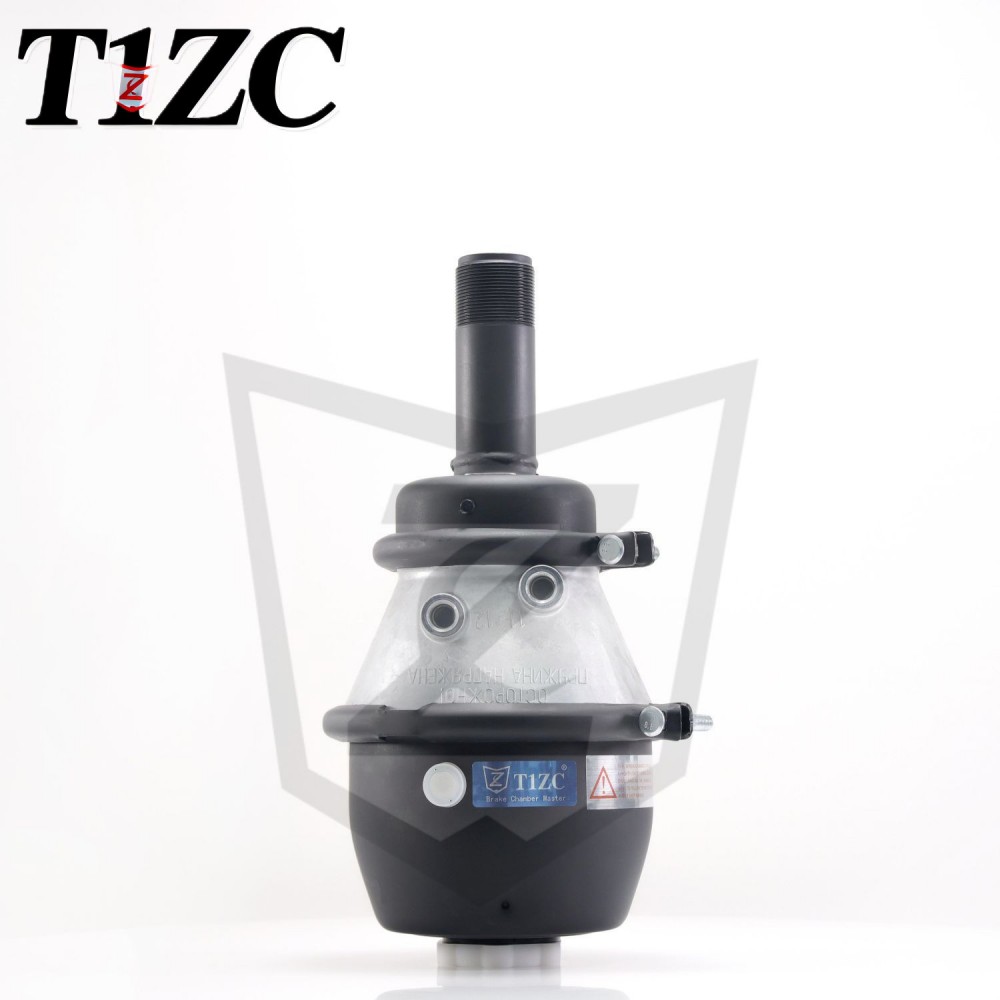

Les chambres DD sont particulièrement précieuses car elles répondent aux demandes de freinage régulières et d'urgence dans une seule unité. Lors des arrêts normaux, le diaphragme de service fait le travail. Si le système perd soudainement la pression de l'air, la section à ressort applique automatiquement les freins, fournissant ainsi un arrêt contrôlé. C'est pourquoi les chambres DD et DP apparaissent sur les essieux moteurs et sur de nombreux essieux de remorques, où un véhicule stationné ou une perte d'air nécessite une sécurité intégrée mécanique.

Quand une chambre de frein à ressort (DP) est-elle requise ?

La plupart des juridictions exigent qu'au moins un essieu d'un camion ou d'une remorque soit équipé d'un frein de stationnement capable de maintenir le véhicule sur une pente même après la purge du système pneumatique. Un vase de frein à ressort répond à cette exigence car le ressort applique les freins sans présence de pression d'air. Le conducteur desserre le frein de stationnement en créant une pression d'air dans le système, ce qui comprime le ressort. Pour la maintenance, un boulon de mise en cage comprime le ressort manuellement afin que la chambre puisse être retirée en toute sécurité. Si vous voyez un boulon dépassant de l'arrière de la chambre, vous regardez presque certainement une chambre de frein à ressort. Les essieux moteurs des tracteurs et la majorité des essieux de remorques sont spécifiés de cette façon ; les essieux directeurs utilisent normalement des chambres simples car ils n'ont pas besoin de retenir le véhicule lorsqu'il est garé.

Chambres de frein S-Cam, Disque ou Coin : quelle technologie convient à votre application ?

Caméra S : Un arbre à cames en forme de S tourne pour écarter les deux mâchoires de frein contre le tambour. Il s’agit de la conception la plus répandue pour les camions lourds et les remorques car elle est prévisible, robuste et peu coûteuse à entretenir. Pour des spécifications détaillées, explorez la version complète Gamme de produits de chambre de frein S-cam .

Chine Fabricants de chambre de frein S-Cam, usine En tant que fabricants chinois de chambre de frein S-Cam et usine de vente en gros de chambre de frein S-Cam, ZHUJI TEYI IMPORT&EXPORT CO., LTD. fournir ODM S-Ca... Voir le produit →

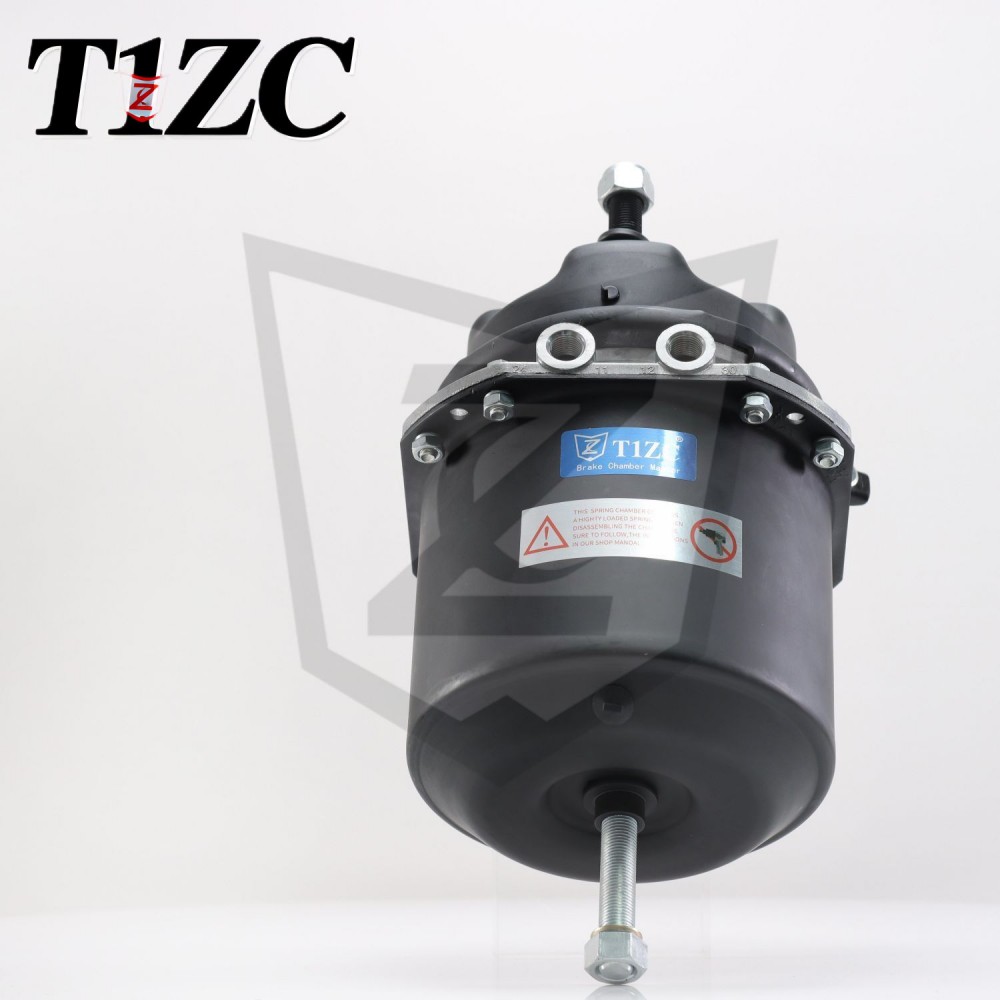

Disque : Une chambre de frein à disque pousse les plaquettes de friction contre les deux faces d'un rotor en rotation. Les systèmes à disques dissipent la chaleur plus efficacement et récupèrent les performances plus rapidement après des arrêts répétés, ce qui est important sur les itinéraires montagneux et les applications à couple élevé. Pour les besoins en véhicules utilitaires lourds, consultez les modèles de chambre de frein à disque .

Fabricants de chambres de frein à disque en Chine, usine En tant que fabricants de chambres de frein à disque en Chine et usine de vente en gros de chambres de frein à disque, ZHUJI TEYI IMPORT&EXPORT CO., LTD. fournir le disque ODM B... Voir le produit →

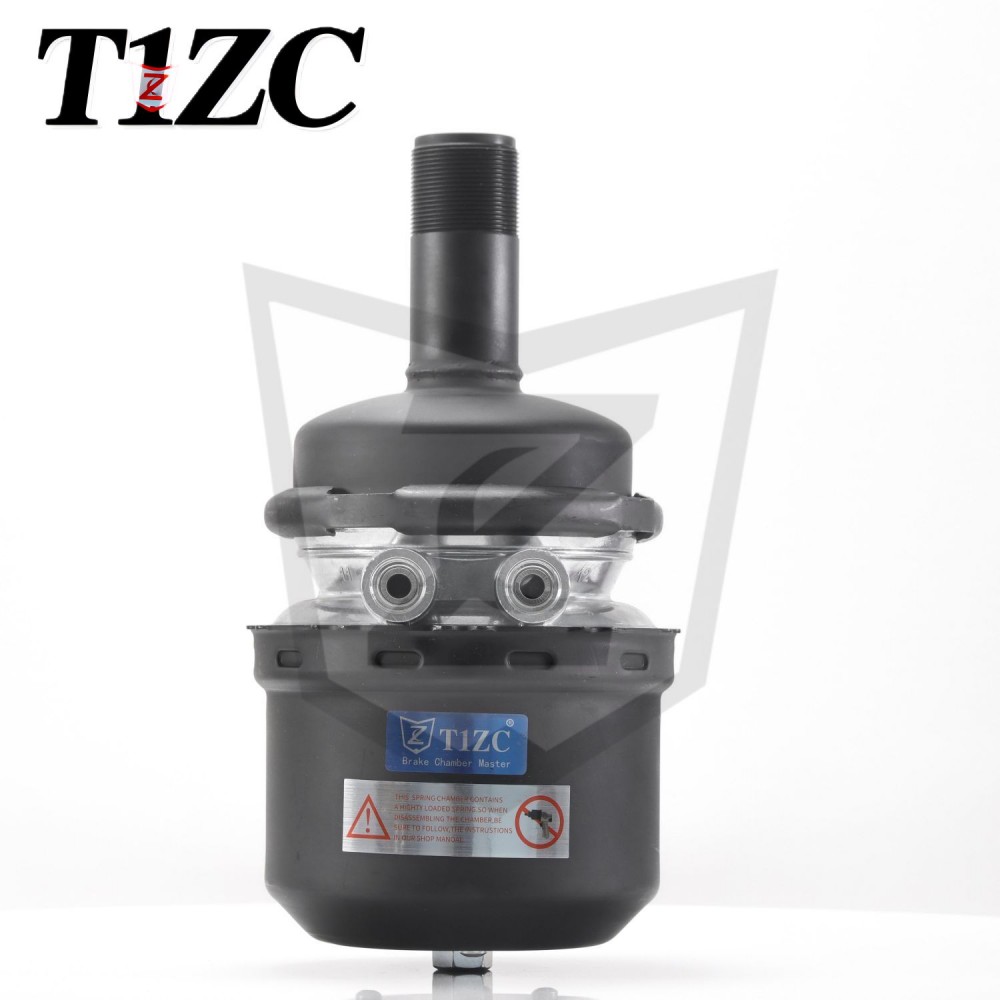

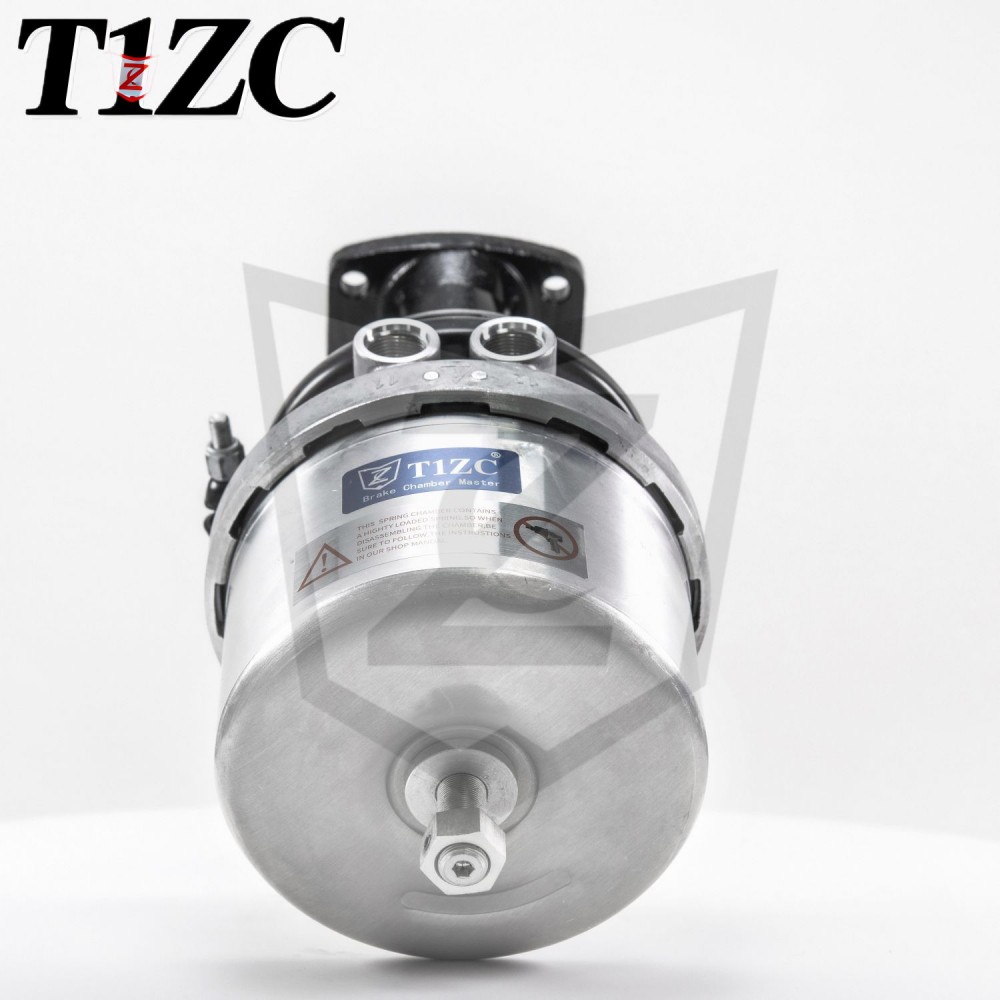

Cale : Une chambre de type coin force un bloc de coin entre les extrémités des mâchoires de frein, les écartant à l'intérieur du tambour. L'agencement est compact et s'intègre aux plates-formes OEM spécifiques, notamment aux véhicules européens et japonais. Passez en revue le configurations de chambre de frein à coin conçu pour des marchés spécifiques.

Type de chambre de frein adapté aux essieux de camions et de remorques

Il n’existe pas de chambre unique adaptée à chaque position d’essieu. Une logique de configuration typique :

• Essieu directeur : S-Cam à simple membrane ou chambre à disque, freinage de service uniquement.
• Essieux moteurs : chambres de frein à ressort DD ou DP pour que le camion puisse être garé et maintenu en pente.
• Essieux de remorque : chambres DD ou DP lorsqu'un freinage d'urgence est requis ; des chambres simples peuvent être utilisées sur des positions de remorque légèrement chargées.

Un fabricant qui construit des chambres spécifiques à des applications pour les plates-formes de véhicules telles que Hino, Kamaz, Iveco et Mitsubishi simplifie la standardisation des flottes lorsque vous devez faire correspondre exactement le boîtier, le type de port et le modèle de montage.

Signes courants de défaillance du vase de frein que vous ne devriez jamais ignorer

Les vases de frein tombent rarement en panne sans avertissement. Les signaux les plus courants indiquant qu’un récepteur de frein de semi-remorque nécessite une attention particulière sont :

• Fuite d'air audible : un sifflement à proximité de la chambre lorsque les freins sont appliqués ou desserrés. Suivez ceci vérification étape par étape des fuites d'air dans le vase de frein pour en localiser la source.
• La tige de poussée ne revient pas complètement : la chambre doit se rétracter complètement lorsque la pédale est relâchée ; une tige de poussée en retard signifie généralement un ressort de rappel cassé ou un diaphragme contraignant.
• Longueur de course au-delà des spécifications du fabricant : une course croissante indique des garnitures usées, un régleur de jeu mal réglé ou une chambre défaillante.
• Perte brutale de la force de freinage : souvent rupture de diaphragme. Le véhicule peut toujours réagir à une pression élevée sur la pédale, mais la distance d'arrêt augmente considérablement.
• Le frein de stationnement ne se desserre pas : un ressort moteur grippé ou un mécanisme de cage grippé. Ne le forcez jamais ; faire inspecter la chambre.
• Boîtier déformé ou fortement corrodé : les dommages physiques compromettent l'étanchéité et l'alignement et justifient un remplacement immédiat.

N’importe lequel de ces signes suffit à mettre un véhicule hors service pour inspection. Pour des étapes de diagnostic plus approfondies, reportez-vous à ceci guide détaillé d'identification des défaillances des récepteurs de frein .

Remplacement du vase de frein : ce que les techniciens doivent savoir

La règle de base pour le remplacement est simple : installez le même type, la même taille et la même configuration de montage que l'original. Une séquence typique :

1. Calez les roues et vidangez tous les réservoirs d'air.
2. Débranchez les conduites d'air et déverrouillez la chambre de son support.
3. Nettoyez la face de montage et inspectez la tige de poussée, la chape et le régleur de jeu pour déceler toute usure.
4. Montez la nouvelle chambre, serrez les fixations selon les spécifications et rebranchez les conduites d'air.
5. Connectez la tige de poussée au régleur de jeu et vérifiez l'angle et la course.
6. Mettez le système sous pression et vérifiez les fuites au niveau des ports et des surfaces de montage.
7. Testez le freinage de service, le serrage du frein de stationnement et le desserrage d'urgence avant de remettre le véhicule en service.

Les codes de taille de chambre tels que T16, T24 et T30 font référence à la surface effective du diaphragme et à la force produite qui en résulte. Un nombre plus grand signifie une zone efficace plus grande et une force de sortie plus élevée. Un Spécifications du récepteur de frein arrière T16 La feuille indique les valeurs exactes de course et de force, alors confirmez le code estampé sur l'ancienne unité avant de commander. Ne choisissez jamais uniquement en fonction de la forme du boîtier.

Fabricants de chambre arrière T16 à version régulière en gros, usine - ZHUJI TEYI I ZHUJI TEYI IMPORT&EXPORT CO., LTD est un fabricant de chambre arrière T16 à version régulière en gros en Chine et une usine OEM, la version régulière T1... Voir le produit →

Comment choisir un fournisseur fiable de chambres de frein

Les vases de frein sont des pièces critiques pour la sécurité, c'est pourquoi la sélection des fournisseurs doit être basée sur le contrôle du processus, et pas seulement sur le prix. Critères clés à évaluer :

• Complétude du processus de fabrication : un fournisseur qui effectue le moulage sous pression, l'emboutissage, l'assemblage et le soudage en interne peut contrôler la qualité à chaque étape plutôt que de s'appuyer sur des sources externes incohérentes.
• Discipline des tests : recherchez des tests de pression, des tests d'étanchéité et une vérification de course documentés. Un fournisseur qui teste chaque unité, et pas seulement des échantillons, vous offre une qualité traçable.
• Gamme d'applications : un fournisseur proposant des produits pour plusieurs plates-formes de véhicules de type OEM démontre qu'il peut gérer différentes normes de montage, configurations de ports et exigences de course.
• Capacité et réactivité : la capacité à prendre en charge un volume constant, que vous ayez besoin de quelques dizaines d'unités pour la maintenance de votre flotte ou de quantités de conteneurs pour la distribution après-vente.

En pratique, t1zc.cn exploite quatre bases de production avec cinq lignes de production indépendantes couvrant le moulage sous pression, l'emboutissage, l'assemblage et le soudage, et dessert le marché secondaire des équipementiers en Afrique, en Europe et en Amérique du Sud. Ces faits sont importants car ils indiquent un fabricant qui contrôle toute la chaîne de production – et cette chaîne détermine si un récepteur de frein fonctionne de la même manière au dixième arrêt qu’au premier.

Avant de vous engager auprès d'un fournisseur, demandez les spécifications exactes dont vous avez besoin, confirmez la manière dont les unités sont testées et demandez des échantillons pour la validation de l'ajustement et de la course. Un fournisseur qui traite ces questions comme une routine est celui qui mérite d'être inscrit sur votre liste de fournisseurs approuvés.
